PRODUCTO DE LINEA

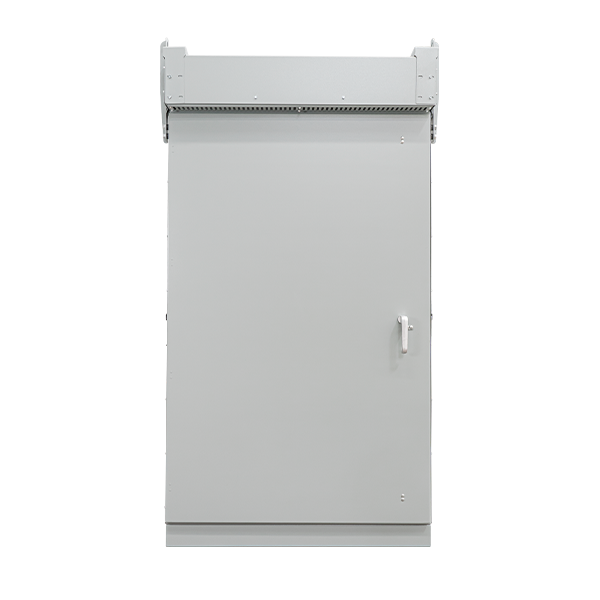

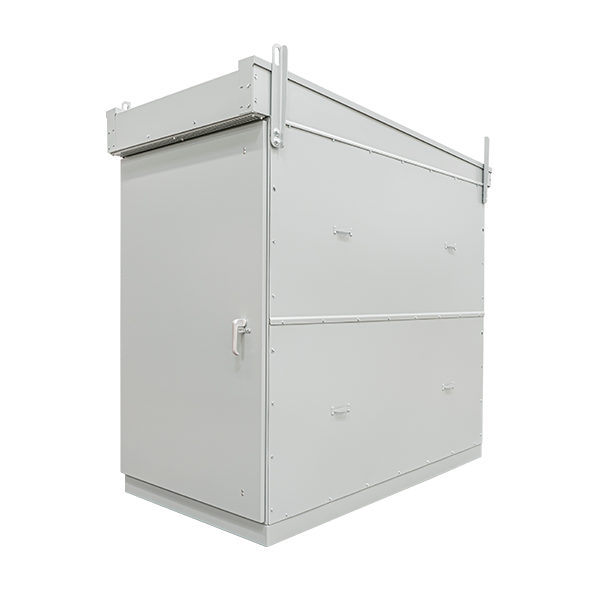

Gabinete Metal Enclosed N3R

05-MEGABN3R

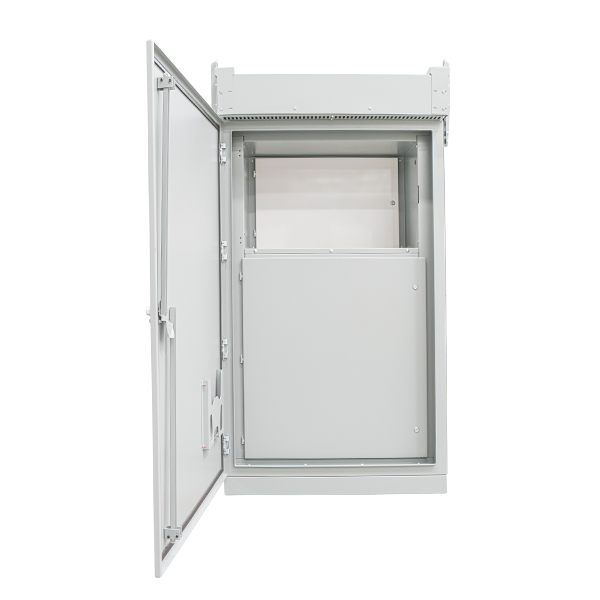

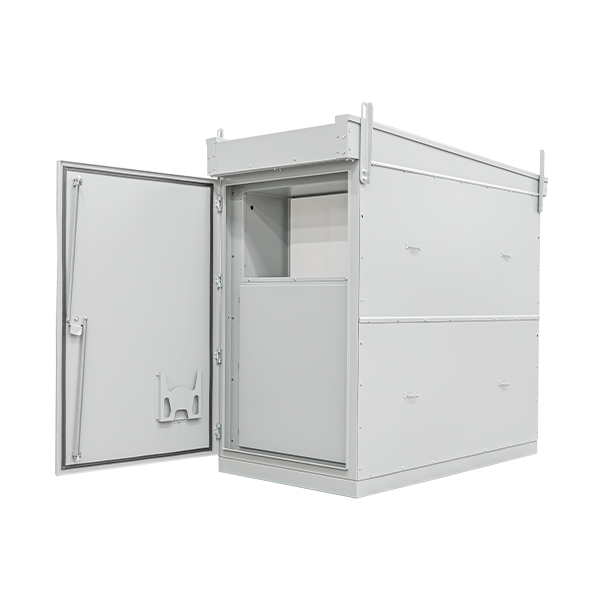

Gabinete compuesto por puertas internas, separadas con bisagras robustas de tipo 125°, perno oculto en acabado galvanizado, cerradura tipo chapa de un ¼ de vuelta para acceso al interruptor y cajón de control.

Me interesa Ficha tecnica
  • Fabricación auto soportada modular.
  • Altura: 1801 mm.
  • Ancho: 1151 mm.
  • Profundidad: 2115 mm.
  • Zoclo/Rodapié: 100 mm.
  • Cierre en puerta principal de 3 puntos con manija de aluminio vaciado.
  • Herrajes en acero galvanizado.
  • Empaque inyectado en puerta principal.
  • Empaques de neopreno en tapas laterales y posteriores.
  • Tejadillo / Gorro para intemperie.
  • Ángulos de izaje.
  • Puertas internas con chapas 1/4 de vuelta.
  • Soportería para cuna y aisladores.
  • Platina de montaje.

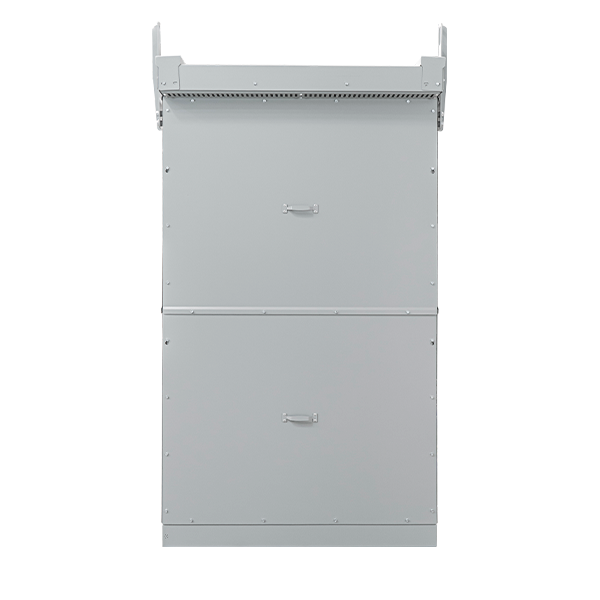

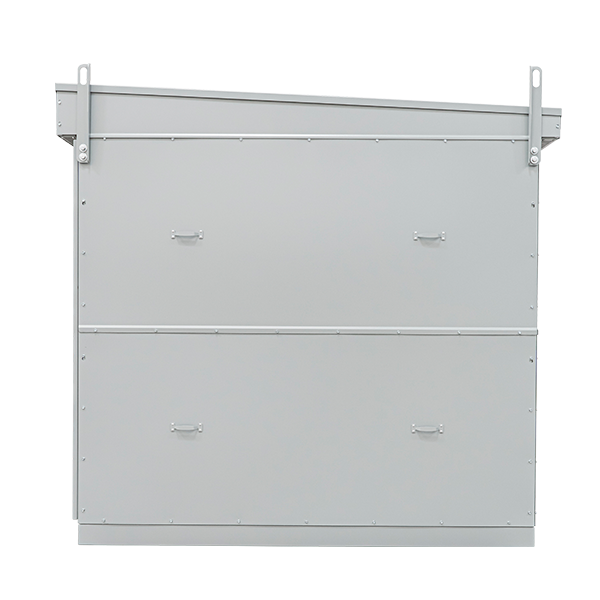

  • Tapas laterales y traseras desmontables.

Este gabinete esta diseñado para trabajar en conjunto con subestaciones eléctricas, donde no es necesario utilizar compartimientos separados para complementos en media tensión. La fabricación en línea de este gabinete, esta diseñada para su instalación a la intemperie, sin embargo, puede realizarse una conversión para su uso en interior.
